Інструкції та технічні описи флагштоків Nordmast
Покрокові інструкції з монтажу, технічні характеристики та правила обслуговування від виробника Nordmast.
Інструкції Nordmast — це покрокові схеми монтажу флагштоків зі скловолокна, таблиці розмірів і параметрів щогл висотою 6–12 м та правила обслуговування Банер-ліфта. За цими документами флагшток висотою до 12 м встановлюють двоє людей за один робочий день без крана та спецтехніки. Окремий розділ описує умови гарантії на щоглу та комплектуючі.
Технічна документація
Розміри та технічні характеристики флагштоків Nordmast
Повні параметри скловолоконних щогл Nordmast висотою від 6 до 12 м — вага, діаметри, товщина стінки та глибина фундаменту.
| Параметр | 6 м | 7 м | 8 м | 9 м | 10 м | 12 м |
|---|---|---|---|---|---|---|
| Вага щогли (кг) | 9.0 | 10.0 | 12.0 | 14.5 | 20.5 | 26.0 |
| Вага повна (кг) | 21.0 | 22.5 | 24.0 | 26.0 | 36.0 | 41.5 |
| Діаметр верх (мм) | 65 | 65 | 65 | 65 | 65 | 65 |
| Діаметр низ (мм) | 120 | 120 | 120 | 120 | 140 | 140 |
| Товщина стінки (мм) | 3.5 | 3.5 | 3.5 | 3.5 | 4.0 | 4.0 |
| Глибина фундаменту (мм) | 800 | 800 | 800 | 900 | 1000 | 1200 |
| Діаметр фундаменту (мм) | 300 | 300 | 300 | 300 | 400 | 400 |
| Отвір під бетон (мм) | 25 | 25 | 25 | 25 | 25 | 25 |
| Глибина отвору (мм) | 300 | 300 | 300 | 300 | 400 | 400 |
Надґрунтове покриття: 0,8 кг, 160×355 мм.
Регламент

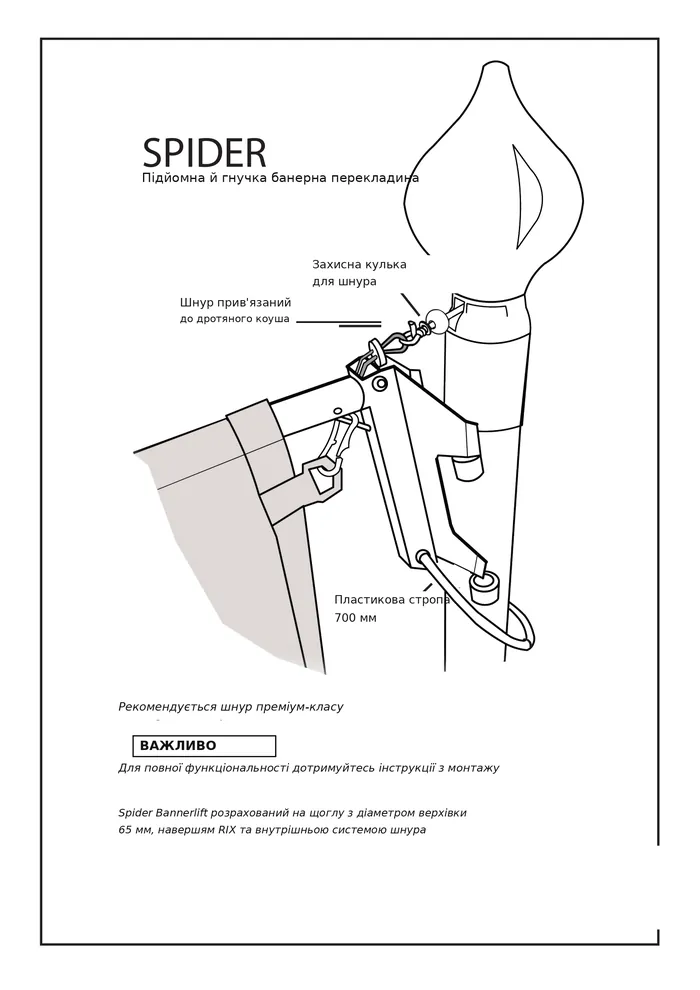

Обслуговування Банер-ліфт Spider
Банер-ліфт Spider завжди слід опускати при середній швидкості вітру 12 м/с (пориви до 20 м/с) і більше.
Регулярно перевіряйте знос фала від вузла і приблизно на 10 см назад.
Якщо фал пошкоджений, обріжте пошкоджену частину фала і зав'яжіть новий вузол. За нормальних погодних умов цю процедуру слід повторювати кожні 3 місяці або частіше.
Завжди перевіряйте фал, як описано вище, якщо ліфт помилково піднімали під час поганих погодних умов.
Зверніть увагу, що пластикова кулька, яка запобігає тертю металевих деталей одна об одну, ЗАВЖДИ має бути встановлена згідно з інструкцією з монтажу.
Рекомендований максимальний розмір прапора — 1,5 × 3,5 м (ш × в).
Ілюстрації

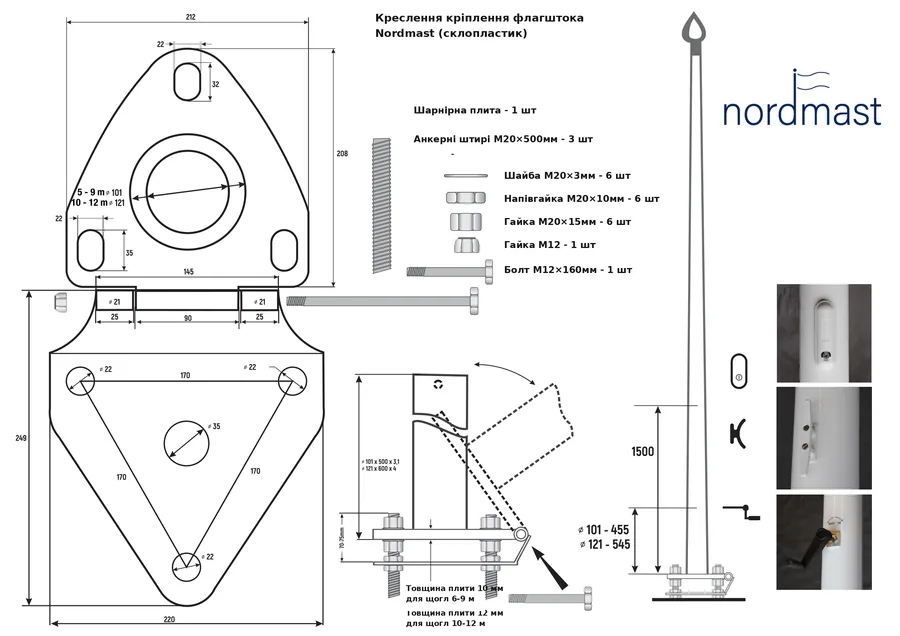

Креслення та монтажні схеми
Гарантійні умови
Умови гарантії на продукцію Nordmast
Флагштоки виготовлені з високоякісної сировини, що виробляється в Західній Європі за шведською технологією, і повністю відповідають міжнародному стандарту EUROCODE E, Windload Static Action 1991 для флагштоків.
25 років — гарантія на скловолоконну (GRP) частину флагштока, 5 років — на решту обладнання й комплектуючих.
Гарантія поширюється на несправності, спричинені виробництвом або матеріалами флагштока, які призводять до поломки або непридатності флагштока.
Гарантія не діє у разі:
- транспортування, зберігання, неправильного монтажу та пошкоджень, спричинених використанням не за призначенням
- пошкоджень, спричинених форс-мажорними обставинами (землетрус, ураган тощо) або іншими зовнішніми факторами (пошкодження під час перевезення, вандалізм тощо)
- використання способу кріплення, відмінного від вказаного виробником, або пошкоджень, спричинених помилками монтажу
- пошкоджень, спричинених помилками експлуатації
- пошкоджень, спричинених обслуговуванням або ремонтом, виконаним особою, не уповноваженою виробником або продавцем
- використання деталей і додаткового обладнання, відмінних від зазначених виробником
- монтажу флагштока на даху споруди або іншому підвищенні без системи блискавкозахисту
- якщо прапор не було знято на період шторму
- використання на флагштоку прапора невідповідного розміру (див. таблицю нижче)
| Висота флагштока, м | Орієнтовний розмір прапора, см |
|---|---|
| 6 | 100 × 200 |
| 7–8 | 125 × 250 |
| 9 | 150 × 300 |
| 10 | 160 × 320 |
| 12 | 200 × 400 |
NB! Якщо площа прапора на флагштоку перевищує передбачену площу прапора для відповідного флагштока більш ніж на 25% або якщо флагшток встановлюється в місці з екстремальними погодними умовами, необхідно використовувати посилений флагшток!
Гарантія не покриває:
- будь-які травми, завдані людям, або пошкодження інших речей чи об'єктів пошкодженим флагштоком
- витрати на обслуговування, що не входять до гарантійного обслуговування
- можливі витрати на транспортування пошкодженого флагштока до продавця
- звичайне зношування (шнур, вимпел тощо)
Часті запитання про монтаж
Для монтажу потрібно двоє людей. Установка флагштока висотою до 12 м займає один робочий день. Кран чи інша спецтехніка не потрібні.

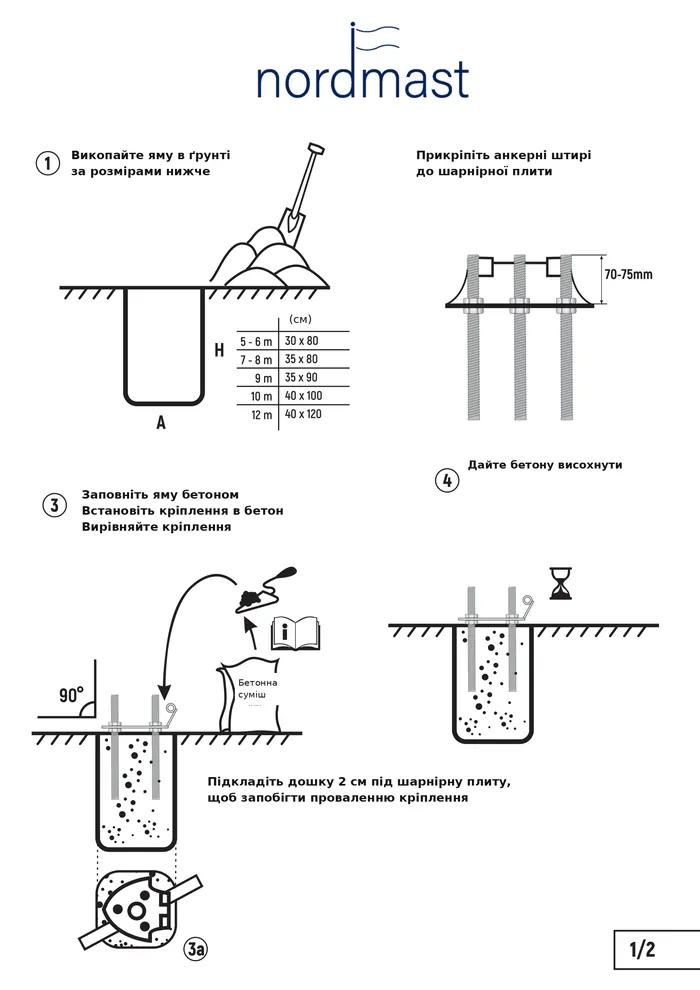

Розмір ями A×H для флагштока 10 м — 40×100 см. Для 12 м потрібна яма 40×120 см, для 9 м — 35×90 см. Повні розміри для всіх висот наведено в таблиці вище.

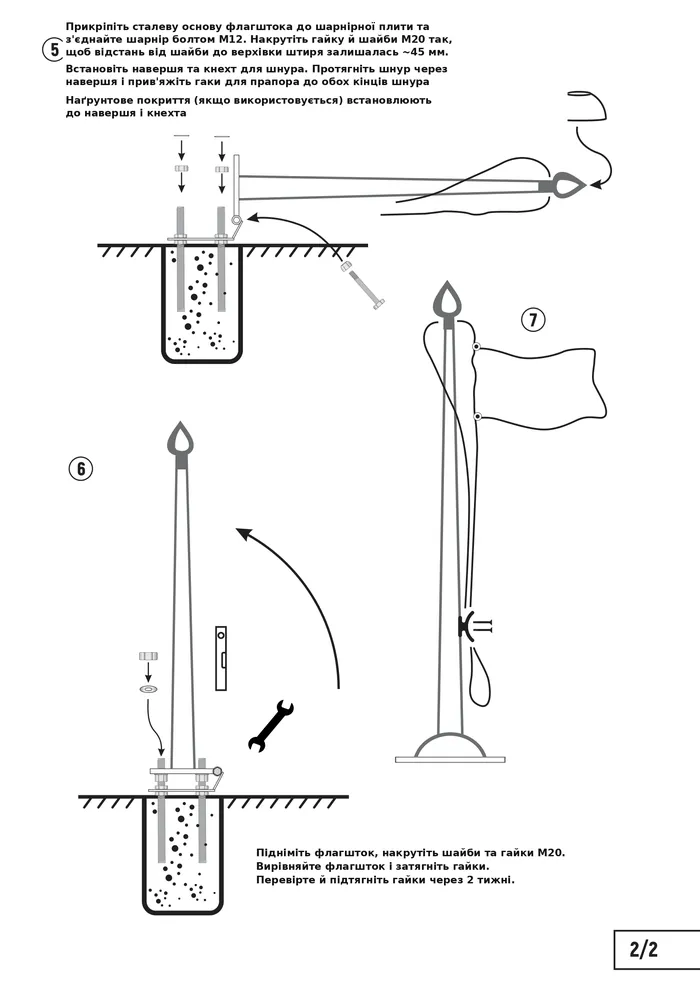

Через 2 тижні після встановлення. Підтягніть усі гайки анкерної системи. Це обов'язковий останній крок інструкції.
Систему опускають від 12 м/с середнього вітру (пориви близько 20 м/с). Якщо її помилково залишили піднятою в негоду, шнур потрібно перевірити позачергово. Порівняння систем читайте в статті Банер-бар чи Банер-ліфт.
Для флагштока 9 м підходить прапор 150×300 см. Для 6 м — 100×200 см, для 12 м — 200×400 см. Якщо площа більша за рекомендовану на 25%, потрібна посилена модель.
Механізм залежить від висоти та частоти зміни прапора. Замок простіший, лебідка зручніша для висот 10–12 м і частої зміни. Докладніше — у статті замок чи лебідка на флагштоці.
